1) laserowym wycięciu 4 szt elementów z blachy grubości 8mm
2) wygięciu 2 szt elementów w literę "Z" (z nich po wspawaniu tulejki (4) powstaną "widełki")
3) wytoczeniu 2 szt tulejek fi 20mm z otworem fi 12mm długości 60mm na śruby, są to ograniczniki wieszaka złożonego i rozłożonego
4) wytoczeniu tulejki fi 28 z otworem fi 20mm długości 38mm, która to stanowi "zawias" wieszaka
5) wytoczeniu 2szt tulejek z kołnierzem długości 20mm z tworzywa sztucznego samosmarującego. Wymiary tych tulejek to zewnętrzna średnica fi 20mm, wewnętrzna fi 12 (na śrubę) i kołnierz fi 30x2.5mm
6) zakupu 5 śrub M12x90
W elementy z pozycji (2) wspawujemy tulejkę (4) i wkładamy z dwóch stron tulejki (5) po czym wszystko ładnie skręcamy i wieszak gotowy.
I teraz tak, jak ktoś ma tokarkę albo zna Pana Henia, który ją ma to wystarczy, że nabędzie elementy z pozycji (1)i(2) i małym kosztem będzie miał profesjonalne wieszaki. Jak ktoś nie ma znajomego Pana Henia to musi zainwestować w całość, a jak ktoś ma dostęp do lasera, krawędziarki CNC i manualnego Pana Henia to sam sobie zrobi
powiem narazie,ze wykrzyz na rewolwerch w porownaniu do wieszakow plus 5cm wynosi 6 cm, zdjecia oczywiscie beda, musialem tylko zmienic mocowania amora bo amorki okazaly sie za krotkie, zawiasy mam oryginalne- hamrowane
testuje...
Plik ściągnięto 499 raz(y) 160,3 KB
_________________ mój pepe
wyciagara 4mad, silnik 1.9d, lift budy, kinetyk, opony kumho kl 71 235/75/15, reduktor 4.16, rewolwery, lovellsy hd ,blokada LR1530,
wspomaganie kierownicy-w planach arb na przodzie, błysk w oczach..
Ostatnio zmieniony przez albert 2011-04-19, 22:05, w całości zmieniany 1 raz
wiem, że amortyzatory stają się za krótkie bo tak samo mam w swoim po ich założeniu.
A co do wysokości "stania" samochodu i wykrzyźu to decyduje o tym jeden magiczny otwór którego nie ma na tej fotce:
jest to ogranicznik zawiasu złożonego, specjalnie ten otwór nie został wycięty laserem tak jak pozostałe otwory. Otwór ten jest wiercony w zależności co chcemy uzyskać i tak np: jak nie zależy nam, żeby auto stało wysoko tylko, żeby miało większy wykrzyż to otwór ten będzie bliżej "góry" wieszaka. Jak chcemy aby auto stało wysoko to otwór ten robimy bliżej zawiasu wieszaka, kosztem mniejszego wykrzyżu.
Ja wykonałem ten otwór optymalnie czyli tak aby auto stało wyżej i wykrzyż jako taki był ale wszystko wg upodobań

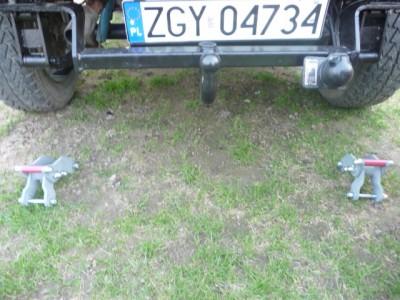

przyszły wieszaki, spytalem ojego mólka pepe czy jest chetny
[ Dodano: 2011-04-19, 21:36 ]
zgodzil sie wiec przylozyłem wieszaki
jutro przychodza lubliny, wiec dajcie kilka dni na sprawdzenie optymalne, narazie moge powiedziec ze jezdzi sie przyjemniej, niedlugo filmik jak pracuja

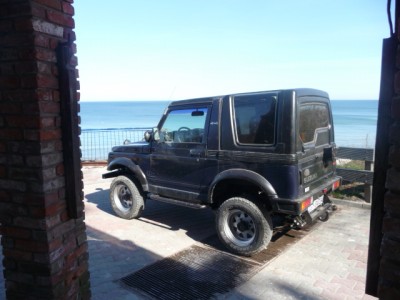

P1040676.JPG syrence nowe sie podobały
Plik ściągnięto 472 raz(y) 161,12 KB

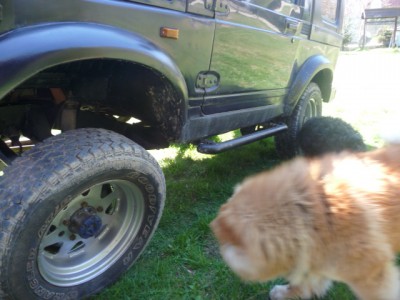

P1040679.JPG druga tylna strona ladnie sie schowala
Plik ściągnięto 447 raz(y) 162,82 KB
P1040671.JPG rozterki c.d
Plik ściągnięto 483 raz(y) 160,17 KB

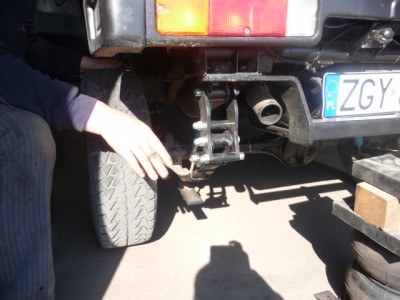

P1040670.JPG zalozenie i pierwsze rozterki
Plik ściągnięto 466 raz(y) 158,36 KB

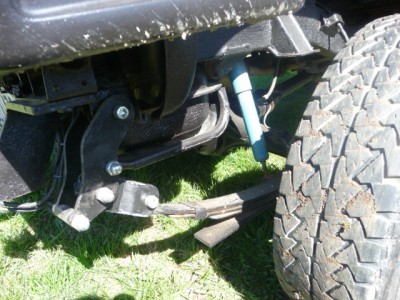

P1040683.JPG werdykt- za krotki amor
Plik ściągnięto 453 raz(y) 162,65 KB

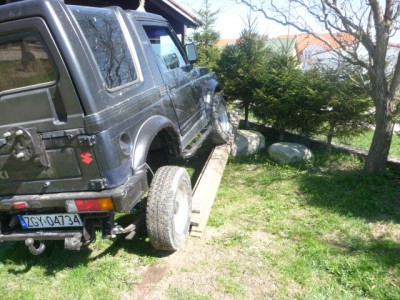

P1040681.JPG niestety wieszak sie do polowy otworzył
Plik ściągnięto 456 raz(y) 159,78 KB

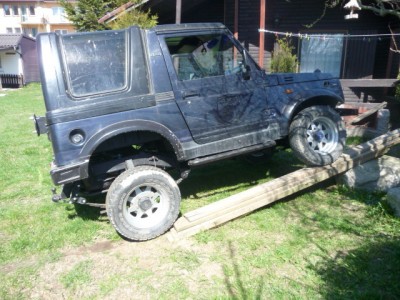

P1040682.JPG zalozylem i wjechalem zeby zobaczyc co jest kama
Plik ściągnięto 431 raz(y) 160,4 KB
P1040677.JPG podjechalem na pozegnanie z morzem z bylymi wieszakami
